一、系统概述

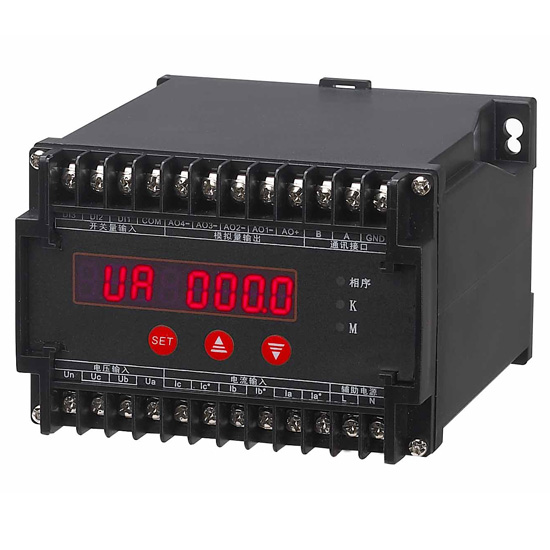

多功能变送器是（YK1024E-BS）采用现代数字信号处理芯片和高精度的电能计量芯片，能够精确稳定地测量电网中的常用电力参数：三相电压、三相电流、有功功率、无功功率、视在功率、电网频率、功率因数、有功电能、并带有RS485通讯接口，开关量输入和模拟量输出等功能。
二、系统特点
■ 测量：三相电压、电流、有功共两个、无功功率、功率因数、频率、有功电能KW/h
■ 显示：一排数码管（LED）显示，可视度高
■ 通讯：RS485通讯，MODBUS-RTU协议
■ 输入：3路开关量输入（3DI）
■ 输出：4路模拟量输出（4AO）
■ 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
三、技术指标
| 性能 | 参数 | ||
| 输
入 测 量 显 示 |
网络 | 三相三线、三相四线 | |
| 电压 | 额定值 | AC25~C500V（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜1VA（每相） | ||
| 阻抗 | ＞500KΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电流 | 额定值 | AC0~5A（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜0.4VA（每相） | ||
| 阻抗 | ＞2MΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 频率 | 分辨率 | 0.01HZ | |
| 测量范围 | 45~65HZ | ||
| 功率 | 精度 | 有功精度1.0级，无功精度1.5级 | |
| 电能 | 精度 | 四象限计量，有功精度1.0级，无功精度1.5级 | |
| 电源 | 工作范围 | AC/DC85~270V | |
| 功耗 | ≤5VA | ||
| 输出 | 数字接口 | RS485、MODBUS-RTU协议 | |
| 脉冲输出 | 2路电能脉冲输出，脉冲常熟；5000imp/kwh | ||
| 环境 | 工作环境 | -10℃~+55℃ | |
| 储存环境 | -20℃~+75℃ | ||
| 安全 | 耐压 | 输入/电源＞2kV，输入/输出＞2KV，电源/输出＞1KV | |
| 绝缘 | 输入、输出、电源对机壳＞50MΩ | ||

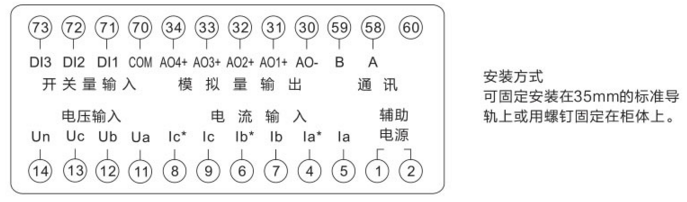

四、接线方式
五、订货实例
签订合同时，请详细写明产品型号、输入信号等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊需求，请在其他项目中详细注明。
型号：YK1024E-BS（多功能变送器）
电源：AC/DC85~270V
输入信号：100V 5A
变送：DC4~20mA对应0-866.0W
通讯接口：RS485/MODBUS-RTU
