一、产品概述

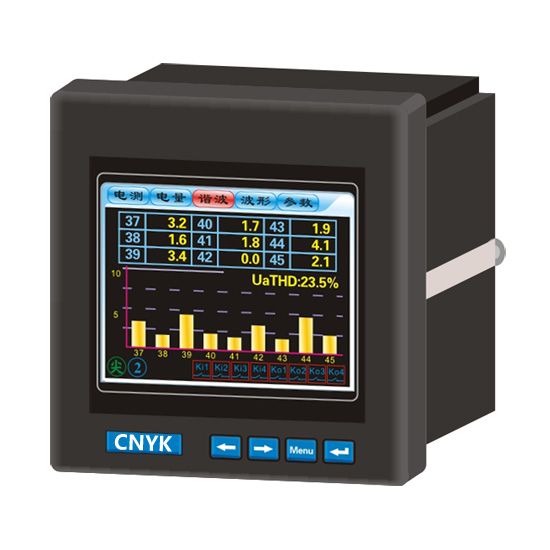

YK1024C-9SY 综合电力监控仪采用现代数字信号处理芯片和高精度的电能计量芯片，能够精确稳定地测量三相电网中的所有常用电力参数：三相电压、三相电流、有功功率、无功功率、实在功率、电网频率、功率因数、电能、电压不平衡度、电流不平衡度、电压谐波、电流谐波、零序电流、有4种费率8时段功能，并带有数字通讯接口、电能脉冲输出功能。
YK1024C-9SY 综合电力监控仪具有极高的性价比，可以直接取代常规测量只是仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前段采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成鱼业界不同PLC、变频器、工业控制计算机等之间的组网通信。
二、系统特点
■ 测量：三相相电压、线电压、电流、总有功功率、总无功功率、总功率因数、有功电能、无功电能
■ 显示：高清晰LCD中文液晶屏显示，可视度高
■ 通讯：1路RS485通讯，MODBUS-RTU协议
■ 输出：2路电能脉冲输出
■ 扩展：可直接从电压、电流互感器输入信号，现场克编辑设置输入参数变比
■ 选配：四路开关量输出、四路模拟量输出、四路开关量输入
四、技术指标
| 性能 | 参数 | ||
| 输
入 测 量 显 示 |
网络 | 三相三线、三相四线 | |
| 电压 | 额定值 | AC380V/220V（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜1VA（每相） | ||
| 阻抗 | ＞500KΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电流 | 额定值 | AC5A（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜0.4VA（每相） | ||
| 阻抗 | 过载：1.2倍 瞬时：10倍/10S | ||
| 精度 | ＞500KΩ | ||
| 频率 | 分辨率 | 0.01HZ | |
| 测量范围 | 45~65HZ | ||
| 功率 | 精度 | 有功精度1.0级，无功精度1.5级 | |
| 电能 | 精度 | 四象限计量，有功精度1.0级，无功精度1.5级 | |
| 电源 | 工作范围 | AC/DC85~270V | |
| 功耗 | ≤5VA | ||
| 输出 | 数字接口 | RS485、MODBUS-RTU协议 | |
| 脉冲输出 | 2路电能脉冲输出，脉冲常熟；5000imp/kwh | ||
| 环境 | 工作环境 | -10℃~+55℃ | |
| 储存环境 | -20℃~+75℃ | ||
| 安全 | 耐压 | 输入/电源＞2kV，输入/输出＞2KV，电源/输出＞1KV | |
| 绝缘 | 输入、输出、电源对机壳＞50MΩ | ||
| 电能测量范围 | 有功无功电镀测量范围0~99999999Mwh超过此数值电度从0开始计数 | ||
五、接线方式
六、订货实例
签订合同时，请详细写明产品型号、输入信号等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊需求，请在其他项目中详细注明。
型号：YK1024C-9SY（综合电力监控仪）
输入：AC 380V/220V、600A/AC 5A
通讯接口：RS485/MODBUS-RTU
