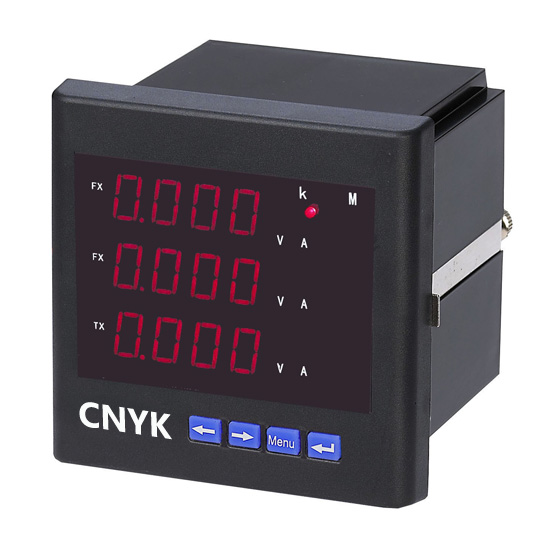

一、系统概述
三相电压电流组合表是一种具有可编程测量、显示、数字通讯功能数据显示、采集及传输，测量精度为0.5级，实现LED/LCD现场显示和远程RS485数字接口通信采用MODBUS-RTU通信协议，也可带扩展功能四路开关量输入，四路开关量输出、四路模拟量输出。
二、系统特点
■ 测量：三相电流、三相电流
■ 显示：LED数码管显示或STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示，可视度高
■ 通讯：RS485通讯，MODBUS-RTU协议
■ 输入：4路开关量输入
■ 输出：4路开关量输出、4路模拟量输出
■ 扩展：可直接从电压、电流互感器输入信号，现场可编辑设置输入参数变比
■ 功能：满四位显示，量程显示任意设定
三、三相电压电流组合表选型表
| 功能 | YK1024UI-2K4 | -2K4Y | –9K4 | –9K4Y | –3K4 | –3K4Y | –AK4 | –AK4Y | |
| 测量显示 | LED数码管 | √ | √ | √ | √ | ||||
| LCD液晶屏 | √ | √ | √ | √ | |||||
| 测量参数 | 三相电压 | √ | √ | √ | √ | √ | √ | √ | √ |
| 三相电流 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 通讯 | RS485 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| 扩展功能 | 开关量输入DI | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-2路 | 1-2路 | — | — |
| 开关量输出DO | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-2路 | 1-2路 | — | — | |
| 模拟量输出AO | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | — | — | |
| 外形尺寸 | 120*120 | 96*96 | 80*80 | 72*72 | |||||
| 开孔尺寸 | 111*111 | 91*91 | 76*76 | 67*67 | |||||
注：以上“√”表示该型号具备此项功能，“—”则表示不具备此功能。
UI-3K4、UI-3KY可选配2DI，2DO或4DI，4DO
四、技术指标
| 性能 | 参数 | ||
| 输
入 测 量 显 示 |
网络 | 三相三线、三相四线 | |
| 电压 | 额定值 | AC380V/220V（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜1VA（每相） | ||
| 阻抗 | ＞500KΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电流 | 额定值 | AC5A（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜0.4VA（每相） | ||
| 阻抗 | 过载：1.2倍 瞬时：10倍/10S | ||
| 精度 | ＞500KΩ | ||
| 频率 | 分辨率 | 0.01HZ | |
| 测量范围 | 45~65HZ | ||
| 功率 | 精度 | 有功精度1.0级，无功精度1.5级 | |
| 电能 | 精度 | 四象限计量，有功精度1.0级，无功精度1.5级 | |
| 电源 | 工作范围 | AC/DC85~270V | |
| 功耗 | ≤5VA | ||
| 输出 | 数字接口 | RS485、MODBUS-RTU协议 | |
| 脉冲输出 | 2路电能脉冲输出，脉冲常熟；5000imp/kwh | ||
| 环境 | 工作环境 | -10℃~+55℃ | |
| 储存环境 | -20℃~+75℃ | ||
| 安全 | 耐压绝缘强度 | 电源、电压输入回路＞2KV | |
| 电流回路 | ＞2.5KV | ||

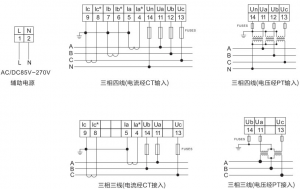

五、接线方式
六、订货实例
签订合同时，请详细写明产品型号、输入信号等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊需求，请在其他项目中详细注明。
型号：YK1024UI-9K4（三相电压电流组合表）
输入：AC 380V/220V、AC 5A
电力网络：三相四线
通讯接口：RS485/MODBUS-RTU
