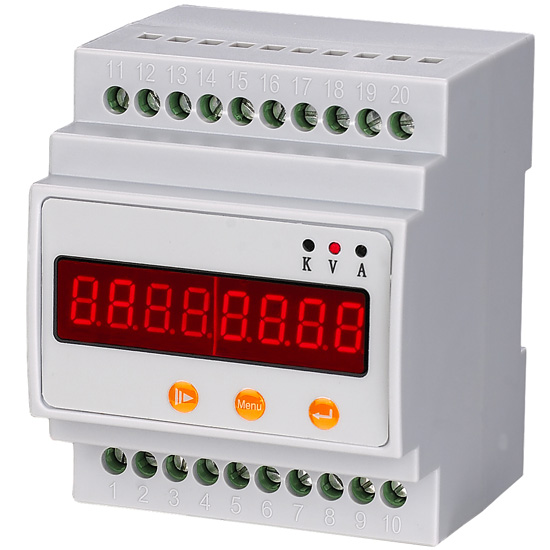

一、系统概述
三相导轨变送器适用于电力电网、自动化系统中对电流、电压频率、有功功率、无功功率、功率因数的电电参树测量和显示，通过面板设置倍率，直观显示系统一次运行电参数，具有精度高、稳定性好、抗震动等优点，可直接替代原有指针式仪表
二、系统特点
■ 测量：三相电压、三相电流、电压电流频率、电压电流功率因数、电压电流有功功率、电压电流无功功率
■ 显示：单排数码管（LED）显示
■ 通讯：RS485通讯，MODBUS-RTU协议
■ 输出：3路模拟量输出（3AO）
三、技术指标
| 性能 | 参数 | ||
| 输
入 测 量 显 示 |
网络 | 三相三线、三相四线 | |
| 电压 | 额定值 | AC10~AC500V（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜1VA（每相） | ||
| 阻抗 | ＞500KΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 电流 | 额定值 | AC0~5A（其他规格，订货时请说明） | |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜0.4VA（每相） | ||
| 阻抗 | ＞2MΩ | ||
| 精度 | RMS测量，精度等级0.5级 | ||
| 频率 | 分辨率 | 0.01HZ | |
| 测量范围 | 45~65HZ | ||
| 功率 | 精度 | 有功精度1.0级，无功精度1.5级 | |
| 电能 | 精度 | 四象限计量，有功精度1.0级，无功精度1.5级 | |
| 电源 | 工作范围 | AC/DC85~270V | |
| 功耗 | ≤5VA | ||
| 输出 | 数字接口 | RS485、MODBUS-RTU协议 | |
| 脉冲输出 | 2路电能脉冲输出，脉冲常熟；5000imp/kwh | ||
| 环境 | 工作环境 | -10℃~+55℃ | |
| 储存环境 | -20℃~+75℃ | ||
| 安全 | 耐压 | 输入/电源＞2kV，输入/输出＞2KV，电源/输出＞1KV | |
| 绝缘 | 输入、输出、电源对机壳＞50MΩ | ||

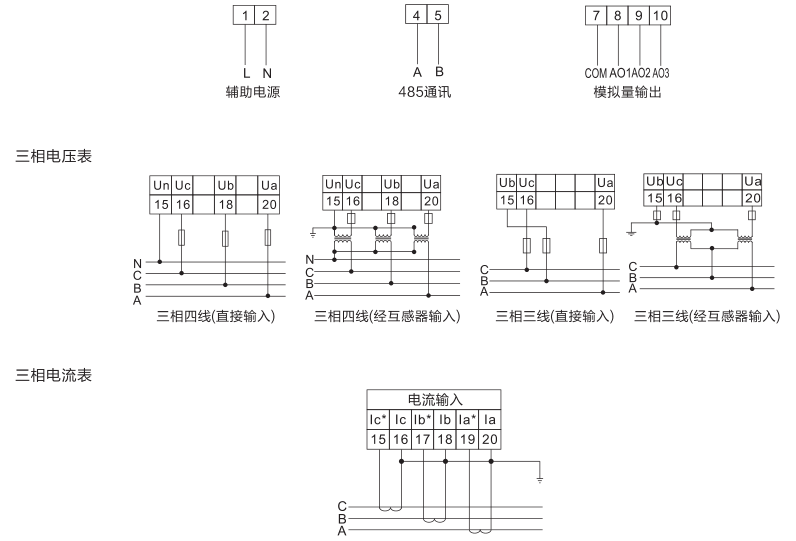

四、接线方式
五、订货实例
签订合同时，请详细写明产品型号、输入信号等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊需求，请在其他项目中详细注明。
名称：三相导轨变送器
输入：10KV/AC100V
通讯接口：RS485/MODBUS-RTU
