一、系统概述

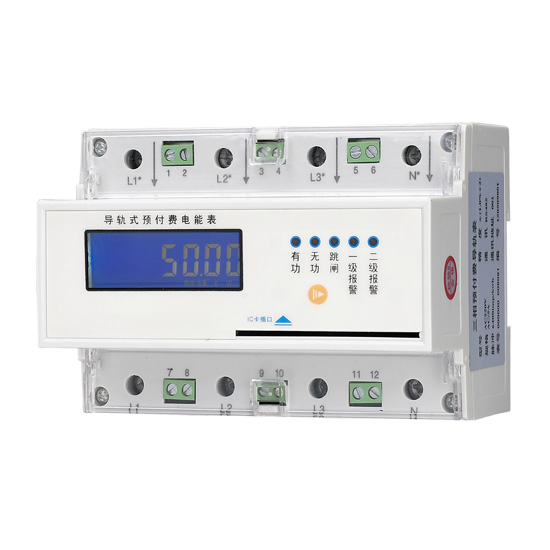

导轨式三相预付费电能表主要用于频率在45~65Hz范围内的单相网络的电能管理领域。可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。仪表内置大功率继电器（100A）可实现本地分、合闸操作，从而实现预付费功能；用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。
导轨式三相预付费电能表为直接输入型电能表，最大输入电流100A。
产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。
二、预付费导轨表选型表
| 名称 | 型号 | 精度 | 额定电压 | 额定电流 | 脉冲常数 |
| 导轨式三相
预付费电能表 |
CNYK 3000 | 1级 | AC 3×110V
AC 3×220V 380V暂不支持 定做 |
1.5(6)A | 6400imp/kwh |
| 5(20)A | 1600imp/kwh | ||||
| 10(40)A | 800imp/kwh | ||||
| 20(80)A | 400imp/kwh |
三、技术指标
| 名称 | 说明 | 配置 |
| 参数计量 | U、I、P、Q、S、PF、F等 | 标配 |
| 电能计量 | 三相电能计量 | |
| 费控 | Ic卡或远程费控，先交费后用电，内置继电器实现本地分合闸 | |
| 过负荷保护 | 实时检测功率值，如果大于门限值自动跳闸，排除故障点并插入售电卡后恢复供电 | |
| 显示 | 7位段码LCD分页轮显 | |
| 通信 | RS485接口，Modbus-RTU协议 | 标配 |
| 恶性负载控制 | 检测瞬间阶跃功率，如果大于设定值自动跳闸，移除恶性负载并插入继电器合闸卡或发送合闸指令后恢复供电 | 标配 |

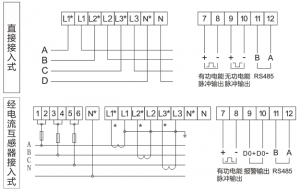

四、接线方式
